概述
本型电压互感器是继三相五柱式电压互感器之后，为消除因电力系统不要同程度接地后而导致互感器发生铁磁谐振大量烧毁这一公害而开发成功的一种抗铁谐振电压互感器。该产品
在系统发生100％接地故障时仍可以长时间正常运行，同时保护绕组产生100V电压，使继电器动作。本产品能向电压表、功率表、电度表等供给标准电压，又能向接地继电器以及接地检漏计供给电压，以期起到接地警报作用和检漏作用，可以替代JSJW、JDZJ等组成的接地电压互感器。本型电压互感器适用于交流频率50Hz、额定电压10kV及以下户内装置的电力系统中作电压测量、电能计量及继电保护用。
结构简介

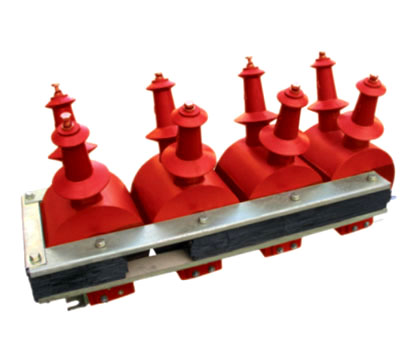

本型电压互感器为浇注桶结构式、体积小、气候适用性强，抗频谐振，不会过励磁烧毁，互感器铁芯采用带有旁铁轭的芯式结构，采用优质冷轧硅钢片。绕组采用环氧树脂浇注绝缘，高导磁材料，三相一体结构，一次绕组为全绝缘，引出端外高压瓷瓶。互感器组成后装箱成户外装置。其接线见图。
技术参数
表面爬电距离：满足Ⅱ级污秽等级；
负荷功率因数：COSΦ=0.8（滞后）；
产品标准：GBl207-2006《电压互感器》； |
