贴牌生产多功能电力仪表 RK系列智能电力仪表快速使用指南

产品说明
1.1特点
睿控科技集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术 设计而成了该系列多功能智能型电力仪表。产品的设计充分考虑了成本效能化、智能性 和可靠性，有以下特点：
-极简的接线方式，在小于5A的电流环境可以不需要任何外部互感器；
-仪表显示可按照用户的要求显示对应的参数；
-具备独立地址，并可随时现场设定；
-仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后， 仪表继续运行；
1.2 应用
该系列网络电力仪表的应用领域非常广泛而且便于系统集成， 凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高 要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
-能源管理系统
-变电站自动化
-配电网自动化
-小区电力监控
-工业自动化
-智能建筑
-智能型配电盘、开关柜
1.3 功能
本系列多功能电力仪表均可联网使用，亦可单独使用。
网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，部分仪表亦 可支持Profibus-DP协议，以满足您的自动化通信系统，使用低成本的屏蔽双绞线配线即 可构造一可靠的通讯网络。不管是在微弱之照度下，亦或是完全漆黑的情况下高亮度发光 LED显示器都会为您提供清晰的数据显示。
本着简化操作，以客户为本的宗旨，我们将各种设定和显示做了最优化处理，使得用户 可以轻易地在短时间内学会本机四键式操作法，清晰简洁的显示方式极大方便了用户的数 据读取和记录工作。

2 基本测量参数及技术指标

产品快速使用

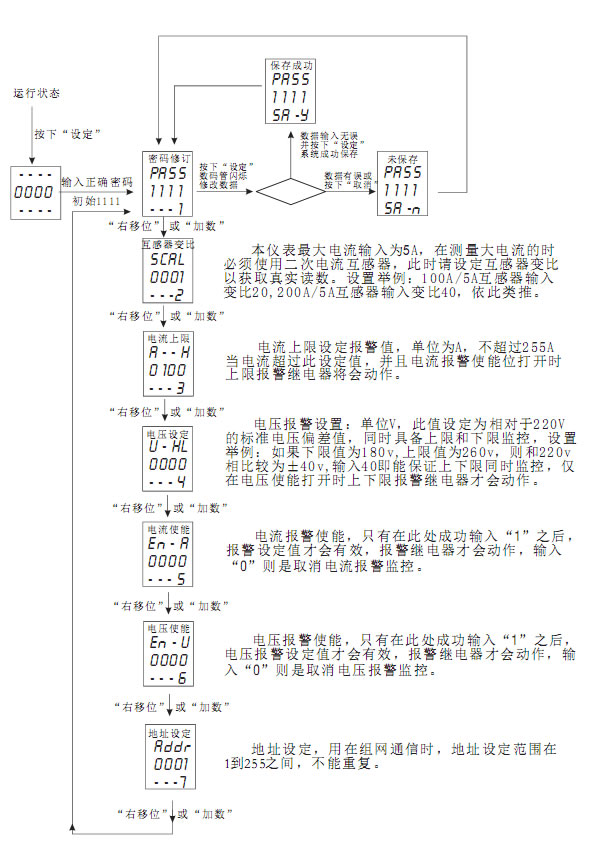

本产品具有四个按键 “设定”、“右移位”、“加数”、“取消”
在正常运行状态下，本产品将会按照面板上所标明的所有功能进行循环显示，如果 用户希望产品仅显示一项测量值，则可以使用“右移位”键进行选择，使面板上的指示 灯定格在某项功能上，如果“右移位”键选择遍历了所有功能，则系统又将回到自动循 环显示状态。
