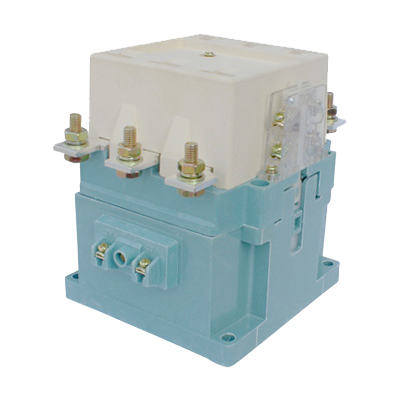

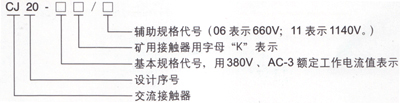

CJ20-63~160A交流接触器 适用范围 CJ20系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V、额定工作电流10A至630A的电力系统中供远距离频繁接通和分断电路，并可与适当的热继电器或电子式保护装置组合成电磁起动器、以保护可能发生过载的电路。产品符合GB14048.4和IEC60947-4-1等标准。 产品型号及含义 正常工作条件及安装条件 1、安装地点的海拔不超过2000m； 2、周围空气温度上限值不超过+40℃，下限值不低于-5℃； 3、安装地点的空气相对湿度在最高温度+40℃时不超过50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90％。由于温度变化发生在产品上的凝露情况必须采取措施； 4、与垂直面的安装倾斜不超过±5°； 5、污染等级：3级； 6、在无显著摇动、冲击和振动的地方。 结构特点 CJ20系列交流接触器为直动式、双断点、立体布置、结构简单紧凑，外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。 技术参数 1、接触器可控制三相交流电动机的最大功率见表1 表1 型号 不同额定工作电压下的最大控制功率 kW 220V 380V 660V CJ20-10 2.2 4 4 CJ20-16 4.5 7.5 11 CJ20-25 5.5 11 13 CJ20-40 11 22 22 CJ20-63 18 30 35 CJ20-100 28 50 50 CJ20-160 48 85 85 CJ20-250 80 135 190 CJ20-400 115 200 220 CJ20-630 175 300 350 2、接触器吸引线圈的消耗功率见表2 表2 接触器型号 起动容量 VA/W 可持容量 VA/W CJ20-10 65/47.6 8.3/2.5 CJ20-16 62/47.8 8.5/2.6 CJ20-25 93/60 13/4 CJ20-40 175/82.3 19/5.7 CJ20-63 480/153 57/16.5 CJ20-100 570/175 61/21.5 CJ20-160 855/325 85.5/34 CJ20-250 1710/565 132/65 CJ20-400 1825/600 145/70 CJ20-630 3578/790 250/118 3、接触器在额定控制电源电压的85％～110％范围内能可靠可合，释放电压在20％～75％范围内能可靠释放。

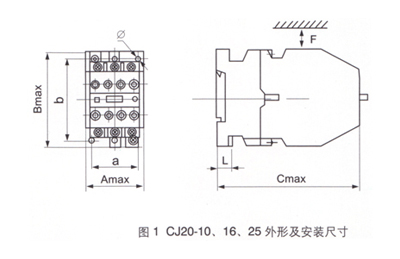

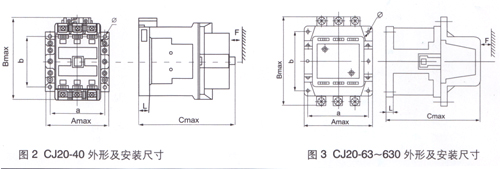

CJ20系列交流接触器 外形尺寸和安装尺寸 1、接触器用螺钉固定安装，CJ20-10～25也可用35mm标准导轨安装，其外形及安装尺寸见图1、图2、图3及表3. 表3 型号 A B C a b φ L F min 重量 mm kg CJ20-10 44.5 67.5 107 35±0.31 55±0.37 8 10 0.353 CJ20-16 44.5 73 116.5 35±0.31 60±0.37 8 10 0.416 CJ20-25 53 91 122 40±0.31 80±0.37 7.5 10 0.67 CJ20-40 87 112.5 125 70±0.37 80±0.37 15.5 30 1.32 CJ20-63 116 142 146 100±0.36 90±0.36 13 60 2.9 CJ20-100 122 147 154 108±0.435 92±0.435 15 70 3 CJ20-160 146 187 178 130±0.5 130±0.5 15 80 5.5 CJ20-250 190 235 230 160±0.5 150±0.5 17 100 10.5 CJ20-400 190 235 230 160±0.5 150±0.5 17 110 11.7 CJ20-630 245 294 287 210±0.575 180±0.5 20 120 21.5 订货须知 订购接触器时，需指明下述各点： a、产品型号及规格； b、线圈控制电压； c、辅助触头规格代号； d、订货数量。
