1、分类：按操作方式分：
a、水平转动操作：b、立式往复操作。
2、型号含义：


1、手柄操作力：不大于40N。
2、最多控制档位：左右各六档。
3、最多控制回路数：15个。
4、控制器的辅助触头组的电气性能符合主令控制器的技术指标。
5、32A控制器可直接控制15千瓦及以下及绕线式电动机。
6、63A控制器可直接控制30千瓦及以下绕线式电动机。
7、机械寿命不低于300万次。
8、凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-11使用类别，其具体数如表1。表1

使用类别	额定工作电流	接通条件			分断条件			通断次数	间隔时产间（S）	通电时间（S）
		I（A）	U（V）	COSФ	I（A）	U（V）	COSФ
AC2	32 63	128 252	418	0．65	128 252	418	0．65	25	5~10	接通≥0.05 分断≤0.5
AC-11	2．6	28．6	418	0．7	28．6	418	0．7	50	5~10	≥0.5

凸轮控制器主电路的电寿命应符合AC2使用类别,辅助电路的电寿命应符合AC-11使用类别,其具体数值如表2.表2

使用类别	额定工作电流(A)	接通条件			分断条件			通断次数(万次)
		I（A）	U（V）	COSФ	I（A）	Ur（V）	COSФ
AC2	32 63	80 157.5	380	0.65	32 63	152	0.65	3×105
AC-11	2.6	26	380	0.7	26	380	0.4	6×105

表1、表2中有关参数允差范围：电流：±0.05%电压：（包括恢复电压）±5%
功率因数：±0.05

正常工作条件
1、周围空气温度
（1）周围最高空气温度不超过+40℃。
（2）周围空气温度下限不低于-5℃。
（3）24小时内的平均值，不超过+35℃。
注：在用于-10℃或-25℃时，用户应于订货时注明。
2、海拔高度
安装地点的海拔高度，不超过2000米。
3、大气条件
大气的相对湿度，在周围最高温度为+40℃是不超过50%，在较低温度下可以有较高的相对温度；在最湿月的月平均温度为25℃时，其平均最大相对湿度为90%，并考虑到因温度变化发生的产品表面上的凝露。
4、污染等级   污染等级为3级
5、安装类别   安装类别分III类
注：凡超出上述条件使用时，应由供需双方作为特殊定货协议解决。

结构概述

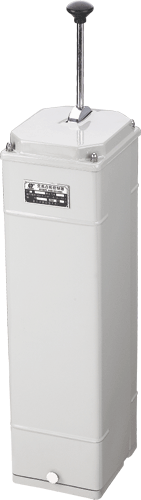

    KTJ15系列交流凸轮控制器，防护等级为IP10，采用立式安装。

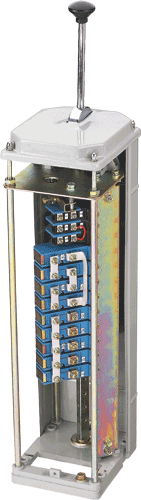

    凸轮控制器分三部分：操纵机构部分、凸轮和触头系统部分和壳体部分。其操纵手柄，为避免由于起重机震动和意外碰撞使操纵机构误动作，该手柄带有零位自锁装置。操作时，只需将手柄压下，零位自锁装置打开，便可操作。
    机构传动部分装箱体上部，立式操作手柄是经伞齿轮传动凸轮轴。水平操纵手柄则是直接传动凸轮轴，使触头组按规定程序分合。控制器的凸轮轴均为立式安装。传动部分各支点均用滚动轴承，以减小摩擦力。
    定位棘轮是由3毫米厚钢板冲压而成的，并经过适当热处理而获得良好的耐磨性。棘轮上冲有六个定位孔。定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数。在左右各六档范围内。档位数可任意选择。定位棘轮弹簧力是可以调整

的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操纵在许可的范围内。
    凸轮为黑色酚醛注射料，其结构为插入式。这样不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台产品大拆大卸。
    触头组结构均为转动式双断点。32A与63A触头组安装尺寸相同，安装支板通用。
    机座采用压铸铝件，面板采用钢板拉伸成型，机座和面板用4个支柱联成一体，具有重量轻、刚度好的特点。前后外罩均能方便的拆下，以供安装、配线和维修之用。

使用及维修
（1）凸轮控制器应用安装螺钉固定。对立式手柄应将手柄杆插入操纵轮孔中用力下推，定拉锁便能自动锁住，然后即可操作。

（2）按照电器原理图的要求，分别遂档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如有不符，应予以调整或更换凸轮片。

（3）在通电前必须检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。

（4）通电后应按相应凸轮控制器细心检查电动机运行情况，若有异常，应立即切断电源，待查明原因后方可继续通电。

（5）控制器应按以下要求经常检查维修；

a、所有螺钉联接部分必须紧固，特别是触头接线螺钉；

b、摩擦部分应经常保持一定的润滑；

c、触头工作表面应无明显的熔斑，烧熔的部位用细锉刀精心修理，不允许使用砂纸打磨。

d、损坏的零件要及时更换。
