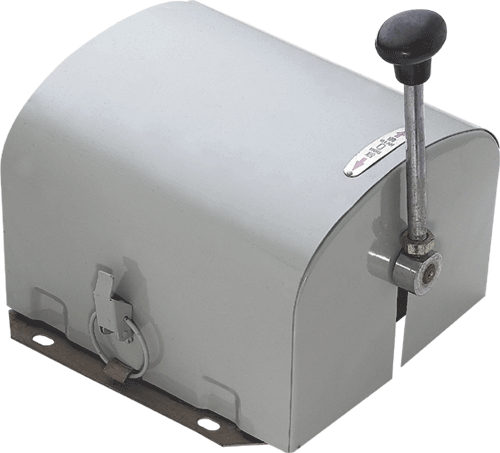

LK□、LK5G系列产品控制器是额定发热电流为10安培的凸轮非调整式主令控制器（以下简称控制器），该产品适用于额定电压至交流50HZ380伏及以下，直流220伏及以下，在传动器装置中作频繁转换控制线路之用，在不改变安装尺寸的条件下是LK1、LK5系列较理想的换代产品。

• 控制器型号所代表的意义
• 型式和分类
• 按回路的电流分
• 直流主令控制器
• 交流主令控制器
• 按操作方式，传动机构种类分：
• 手柄操作带档位主令控制器
• 手柄操作自复零位主令控制器
• 手柄操作带齿轮主令控制器
• 连杆操作齿轮主令控制器

(一) 控制器触头的分断能力达到交流AC-11、直流DC-11的要求见表1

表1

（二）控制器在表2条件下，电寿命交流不少于100万次，直流不少于40万次接通与分断。表2

(三)控制器的机械寿命不少于300万次

结构
    LK□、LK5G系列控制器以冷冲钢板代替传统的铸铁结构，整体采用平面布局直动式结构，具有体积小、重量轻、操作力小，寿命高的优点，主要部件有触点盒、凸轮系统、棘轮系统。触点盒加装灭弧室，由三聚氢胺压制而成。交流靠自然灭弧，直流靠永久磁吹灭弧，凸轮采用酚醛树塑料压制成。当操作手柄带动凸轮转动时，触点即分开或关合，所控制的线路即分断或接通。

外型及安装尺寸
   本产品具有LK1系列、LK5系列、LK17系列等多种主令控制器的安装孔，并具有各系列主控制器全部功能。是极为理想的更新换代产品，或替代产品，见图1~5












   （一）整机出厂时手柄不装配，用户按装手柄时应先将定位件装于轴端的平槽位置，将螺杆拧入定位压在平槽之上，用板手将螺杆上端螺母顺时针方向拧紧，使螺杆与轴端保持足够压力，然后将螺杆下端螺母拧固在定位件之上，使用中发现手柄松动，可按上述操作方法紧固。
   （二）在运行过程中，如发现控制器触头落满灰尘或因拉弧产生的氧化颗粒影响接通时，需用干布或小钢锉清理干净，不许用砂纸清理触点。
   （三）轴承及齿轮转动部分应经常涂上洁净的润滑油。

   订货时须指明控制器的全称型号（规格、电流种类、触点数目、操作方式、关合表）为方便用户选用本控制器我们在附录中提供了全国各系列主令控制器同LK□产品附关合表也可按LK1、LK5、LK15、LK16、LK17产品关合三月订购，我们将满足您的需求。例如：

• LK□-10J12/41、3台即约定发热电流为10A，12个触头，关合表符合12/41的交流控制器3台。
• LK□-10Z-2/21B 3台即约定发热电流为10A，2个触头关合表符合2/21的直流控制器，自动复位式3台。
• LK□-10J11/72C 2台即约定发热电流10A，11个触点，关合表符合11/72的交流控制器手柄操作带齿轮型2台。
• 您如果对LK□产品关合表不熟悉也可以按LK1、LK5等关合表订货如LK□-031/601、LK□-6/01、LK□051-816、LK□-027等我们都将及时为您准确提供所需产品。

注：本产品为右手操作，如您需要左手操作可在订货时指明。

    后附所有关合表都是按外形图所示的安装方式时行操作，当手柄前推时（即零位的右边部分关合），表示被控机构“上升”、“向前”。手柄后推时（即零位左边部分关合）表示被控机构“下降”“向后”。
