■ KT14系列交流凸轮控制器

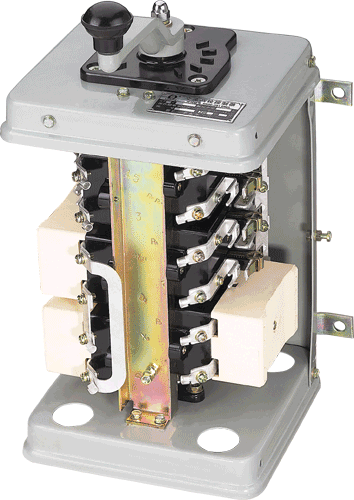

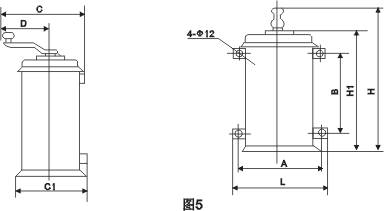

用途、工作条件及型号意义 1.1KT14系列凸轮控制器(以下简称控制器)用于交流50HZ电压至380伏的电路中,主要作为起重机交流电动机的起动和换向之用。此控制器具有可逆对称的电路，适用于起重机的平移机构和升降机构，也能作同类型性质电动机的起动、换向和调整之用。 1.2KT14-25J/1、KT14-60J/1型控制器为控制一台三相绕线型感应电动机。 1.3KT14-25J/2、KT14-60J/2控制器为同时控制二台三相绕线型感应电动机。 1.4KT14-25J/3型控制器为控制一台三相鼠笼型感应电动机。 1.5KT14-60J/4型控制器为同时控制二台三相绕线型感应电动机，但不带定子电路的触头。 1.6控制器的正常工作条件：海拔高度不超过2500米；周围空气温度最高为+40℃，最低为-25℃；空气相对湿度不大于90%；无显著摇动和冲击振动的地方；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃（包括导电尘埃）；在无雨雪侵袭的地方。 1．7型号意义：   结构 2.1控制器的外壳为保护式。 2.2控制器的触头系统为双断点、直动式、灭弧系统采用半封闭式纵缝陶土灭弧室，并配以强磁吹电路，灭弧能力强。 2.3触头系统结构为积木盒式、双排布置、装配方便、结构紧凑拆装容易。 2.4触头的闭合及断开是凭藉胶木凸轮片组成不同的角度，用旋转方式实现的。 技术性能及数据 3．1控制器的主要技术数据 型号 额定电压V 额定电流A 工作位置数 在通电持续率为25%时所能控制的电动机 额定操作频率次/h 最大工作周欺min 重量Kg 向前（上升） 向后（下降） 转子最大电流A 最大功率KW KT14-25J/1 380 25 5 5 32 11 600 10 14.5 KT14-25J/2 380 25 5 5 32 2×5．5 600 10 18.2 KT14-25J/3 380 25 1 1 32 ５．５ 600 10 13.5 KT14-60J/1 380 60 5 5 80 30 600 10 15 KT14-60J/2 380 60 5 5 80 2×11 600 10 18.2 KT14-60J/4 380 60 5 5 80 2×30 600 10 15 3．2控制器的机械寿命在操作频率600次/h的情况下,不小于150×104次。 3．3控制器的操作力不大于49N。 外形及安装尺寸 4．1控制器外形如图5所示： 4．2控制器及安装尺寸如表2所示：表2mm 规格 A B C C1 D H H1 L KT14-25J/1 270 270 305 248 175 510 405 300 KT14-25J/2 270 402 305 248 175 642 537 300 KT14-25J/3 270 270 305 248 175 510 405 300 KT14-60J/1 270 270 305 248 175 510 405 300 KT14-60J/2 270 402 305 248 175 642 537 300 KT14-60J/4 270 314 305 248 175 554 449 300   易损件 控制器的易损件见表3                         表3 序号 图号 名称 适用情况 1 5L×.551.002 动触头 60J定子电路触头及60J/4转子电路触头 2 5L×.551.001 动触头 25J定子、转子、辅助电路触头及60J/4转子电路辅助电路触头和60J/2转子电路触头 3 5L×.551.005 静触头 60J定子电路触头及60J/1、60J/4转子电路触头 4 5L×.551.006 静触头 60J定子电路触头及60J/1、60J/4转子电路触头 5 5L×.551.004 静触头 25J定子、转子、辅助电路触头及60J辅助电路触头和60J/2转子电路触头 6 5L×.551.003 静触头 25J定子、转子、辅助电路触头及60J辅助电路触头和60J/2转子电路触头 7 8L×.282.003 触头弹簧 25J及60J触头系统 8 8L×.282.005 反力弹簧 25J及60J触头系统 9 8L×.744.002 灭弧罩 25J及60J触头系统 安装及维修 6．1安装前预先检查控制器，如确定控制器操作灵巧，档位清晰时，控制器才可安装。 6．2控制器必须牢固地固定在角铁架或操作台上，外接电缆导线可由底座上的孔穿入。 6．3控制器应可靠接地。 6．4控制器定子电路触头必须装上完好的灭弧罩。 6．5在控制器所有转动与滑动磨擦处，必须定期加润滑油脂，以减少磨擦。 6．6控制器在工作时触头由于电弧而产生烧黑或烧毛现象，这并不影响其性能，不必清除，否则反会促使控制器提前损坏。 6．7控制器触头的超额行程小于0.5毫米时应调换新触头，在安装触头系统时在其滚子轴上和动、静触头导向处涂上润滑油脂，并校正双断点触头闭合和断开的同步性。 6．8应定期清除控制器中的灰尘。 6．9经常注意紧固零件是否有松动情况，如有必须消除。 订货须知（在订货时必须注明） （1）控制器的型号、规格及名称。 （2）易损坏的零件图号，名称及数量（银触头根据具体情况协商供应）。 （3）一般型或湿热型。 电气原理图 KT14-25J/1          　 　          　 　 　 　 　KT14-25J/2 KT14-60J/1KT14-60J/1型凸轮控制器电气原理图  　 　KT14-60J/2型凸轮控制器电气原理图气 注：1、在多电动机驱动系统中，其它控制器的   　 　注：1、在多电动机驱动系统中，其它控制器的触头 触头“1”和“2”接到此电路内。 　  　           “1”和“2”接到此电路内。 2、在多电动机驱动系统中，终点开关和               　2、在多动机驱动系统中，终点开关和其它控制器 其它控制器触头“3”、“4”、“5”接到此电路 　 　触头“3”“4”“5”接到此电路内。 内。     注：1、在多电动机驱动系统中，其它        注：在多电动机驱动系统中，  其它控制器的触头 控制器的触头“1”和“2”接到此电路中内。   “1”和“2”接到此电路内。 2、在多电动机驱动系统中，终点开关和其     它控制器触头“3”“4”“5”接到此电路内。
