1.用途及型号意义
KT12系列凸轮刂破鳎糜诮涣?0HZ，电压至380伏的电路中，主要作起动机的直动、调速和换向之用。
凸轮控制器的型号及所代表的意义如下：
2.分类、型号及含义
控制器按抽控制的电动机型式及数量不同分：
KT12-25J/1型凸轮控制器用作控制一台三相卷线型感应电动机。
KT12-25J/2型凸轮控制器用作同时控制二台三相卷线型感应电动机，并带有定子电路的触头。
KT12-25J/3型凸轮控制器用作控制一台三相鼠笼感应电动机。
KT12-60J/2型凸轮控制器用作同时控制二台三相卷线型感应电动机并带有定子电路的触头。
KT12-60J/3型凸轮控制器用作控制一台三相鼠笼感应电动机控制器。
3.结构及特点
按操作方式分：手轮式 手柄式
控制器为保护式，制成保护式触头系统，采用单个元件积木式组成，触头为转动式，单断点，灭弧罩（钢板制）直接固定在触头元件上，触头元件采用双排布置，上下面板、基座、手轮均采用热塑性材料。
控制器结构特点：
1.触头结构采用积木式，双排布置，结构紧凑，装配方便。
2.采用新材料，触头支持，凸轮片、面板、手轮均采用热塑性材料（聚碳酸脂、聚苯乙烯）等。
3.体积小，重量轻。4、操作力轻。5、用户维修方便。6、节约有色金属。
7、减少机加工工作量。
4.技术数据
|
型号 |
额定电流（A） |
额定电压（V） |
工作位置 |
在通电率=40%时所控制的电动机最大功率（千瓦） |
转子电路触头 |
辅助触头额定电流（A） |
每小时最大操作次数 |
最大操作周期（每分钟） |
重量（Kg） |
|
向前上升 |
向后下降 |
额定电流（A） |
通电率40%时的最大电流（A） |
|
220V |
380V |
|
KT12-25J/1 |
25 |
380 |
5 |
5 |
11 |
16 |
30 |
50 |
10 |
600 |
10 |
8 |
|
KT12-25J/2 |
25 |
380 |
5 |
5 |
2×5 |
2×7.5 |
30 |
2×25 |
10 |
600 |
10 |
10 |
|
KT12-25J/3 |
25 |
380 |
1 |
1 |
7．5 |
11 |
|
|
10 |
600 |
10 |
7 |
|
KT12-60J/1 |
60 |
380 |
5 |
5 |
20 |
30 |
|
100 |
10 |
600 |
10 |
11 |
|
KT12-60J/2 |
60 |
380 |
5 |
5 |
2×7.5 |
2×11 |
|
2×50 |
10 |
600 |
10 |
12 |
|
KT12-60J/3 |
60 |
380 |
1 |
1 |
11 |
16 |
|
|
10 |
600 |
10 |
11 |
5.易损件
动触头5L×.558.004 静触头5L×.558.003弹簧8L×.2825.002
|
名称 |
图号 |
备注 |
|
动触头 |
5L×.558.004 |
KT12-25J/1
KT12-60J/1 |
型 |
每台12件
每台21件 |
|
静触头 |
5L×.558.003 |
KT12-25J/1
KT12-60J/1 |
型 |
每台17件
每台21件 |
|
弹簧 |
8L×.2825.002 |
KT12-25J/1
KT12-60J/1 |
型 |
每台9件
每台15件 |
6.外形及安装尺寸
手轮式凸轮控制器外形及安装尺寸见图（1）表（1）表1
|
型号 |
A |
B |
C |
D |
H |
H1 |
L |
|
KT12-25J/1 |
170 |
211 |
220 |
180 |
345 |
277 |
257 |
|
KT12-25J/2 |
170 |
281 |
220 |
180 |
415 |
346 |
257 |
|
KT12-25J/3 |
170 |
211 |
220 |
180 |
345 |
277 |
257 |
|
KT12-60J/1 |
170 |
339 |
220 |
180 |
469 |
389 |
257 |
|
KT12-60J/2 |
170 |
339 |
220 |
180 |
469 |
389 |
257 |
|
KT12-60J/3 |
170 |
339 |
220 |
180 |
497 |
415 |
257 |
手柄式凸轮控制器外形及安装尺寸见图（2）表（2）
|
型号 |
A |
B |
C |
D |
H |
H1 |
L |
|
KT12-25J/1 |
170 |
211 |
170 |
150 |
365 |
277 |
257 |
|
KT12-25J/2 |
170 |
281 |
170 |
150 |
435 |
346 |
257 |
|
KT12-25J/3 |
170 |
211 |
170 |
150 |
365 |
277 |
257 |
|
KT12-60J/1 |
170 |
339 |
170 |
150 |
489 |
389 |
257 |
|
KT12-60J/2 |
170 |
339 |
170 |
150 |
489 |
389 |
257 |
|
KT12-60J/3 |
170 |
339 |
170 |
150 |
525 |
415 |
257 |

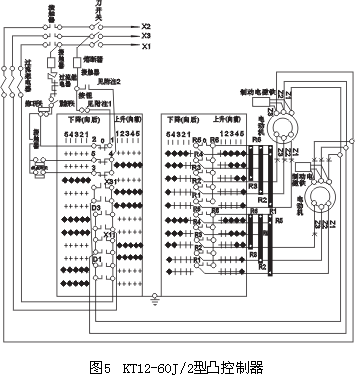

7.电气原理图
注：1在多电动机驱动系统中，其它控制器 注：1、在多电动机驱动系统中，其它控制器的触头“1”和
的触头“1”和“2”接到此线路内。 “2”接到此线路内。
2、在多电动机驱动系统中，终点开关和 2、在多电动机驱动系统中，终点开关和其它控制器的触头
其它控制器的触头“3”和“4”、“5”接 “3”、“4”、“5”接到线路内。
到线路内。
注：1、在多电动机驱动系统中，其它控制器 注：1、在多电动机驱动系统中，其它控制器的触头
的触头“1”和“2”接到此线路内。 “1”和“2”接到此线路中。
2、在多电动机驱动系统中，终点开关和 2、在多电动机驱动系统中，终点开关和其它控
其它控制器的触头“3”、“4”、“5”接到 制器的触头“3”、“4”、“5”接到线路内。
线路内。
注：1、在多动机驱动系统中，其它控制器的触头“1”和“2”接到此线路内。
2、在多动机驱动系统中，终点开关和其它控制器的触头“3”、“4”、“5”接到线路内。
注：1、在多电动机驱动系统中，其它控制器的触头“1”和“2”接到此线路内。
2、在多电动机驱动系统中，终点开关和其它控制器的触头“3”、“4”、“5”接到线路内。
8.定货须知
在订货时必须注明：
1.控制器的型号及名称，2、操作方式（手轮或手柄），3、一般型或湿热型
举例：KT12-25J/1型凸轮控制器 手轮式5台
KT12-25J/2型凸轮控制器 手柄式5 |
