一、用途及使用范围
DZ20系列塑料外壳式断路器(以下简称断路器)适用于交流380V，(50Hz)直流220V及以下的电路中作配电用。断路器在配电网络中用来分配电能，作线路保护及电源设备的过载、短路和欠电压保护，在正常情况下，可作为线路的不频繁转换之用，亦可作为保护电动机之用。
断路器可加装分励脱扣器、辅助触头、报警触头、欠电压脱扣器及转动手柄。
断路器适用于下列工作环境：
1. 断路器的工作环境温度最高不超过+40℃，最低不低于-5℃。24h平均值不超过35℃。
2. 断路器安装地点的海拔高度不超过2000m。
3. 大气的相对湿度，在周围最高温度为+40℃时，不超过50%。在较低的温度下可以有较高的相对湿度。在最湿月的月平均温度为25℃时，月平均最大湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。
4. 断路器的安装地点的污染等级为3级。
5. 主回路应符合安装类别Ⅲ，不接至主回路的辅助回路应符合安装类别Ⅱ。

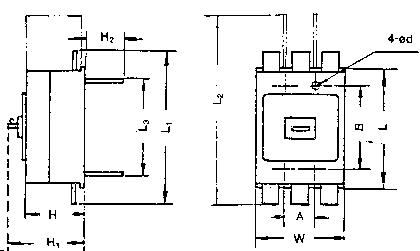

二、安装尺寸和外型尺寸见图1。
安装尺寸见图1。
 图1 安装尺寸
外形尺寸见表1。
表1 外形尺寸
|
型号 |
外形尺寸 |
安装尺寸 |
|
板前接线 |
板后接线 |
|
W |
L |
H |
L1 |
L2 |
H |
L3 |
H2 |
A |
B |
φ d |
|
DZ20Y-100 |
105 |
165 |
86.5 |
- |
215 |
103 |
147 |
55.5 |
35 |
126 |
5 |
|
DZ20J-100 |
|
DZ20G-100 |
140 |
218.5 |
156.5 |
|
DZ20Y-200 |
108.5 |
256.5 |
105 |
326.5 |
402 |
142 |
212.5 |
90 |
35 |
196.5 |
4.5 |
|
DZ20J-200 |
|
DZ20G-200 |
116.5 |
187 |
227 |
100 |
|
DZ20Y-400 |
155 |
267 |
116 |
391 |
- |
149.5 |
247 |
125 |
51 |
240 |
7 |
|
DZ20J-400 |
210 |
268 |
108 |
367 |
- |
147 |
233 |
90 |
70 |
200 |
7 |
|
DZ20G-400 |
208 |
394 |
247 |
119 |
|
DZ20Y-630 |
108 |
- |
147 |
90 |
|
DZ20J-630 |
三、断路器型号及含义
* 手动操作无代号，电动操作用P表示。
** 配电用断路器无代号，保护电动机用断路器用2表示。
表 2 脱扣器方式及附件代号
|
附件名称 |
无 |
报警 |
分励 |
辅助 |
欠电压 |
分励辅助 |
分励欠电压 |
分励报警 |
辅助报警 |
欠电压报警 |
分励辅助报警 |
分励欠电压报警 |
双辅助报警 |
双辅助 |
辅助欠电压 |
辅助欠电压报警 |
|
电磁脱扣器 |
200 |
208 |
210 |
220 |
230 |
240 |
250 |
218 |
228 |
238 |
248 |
258 |
268 |
260 |
270 |
278 |
|
复式脱扣器 |
300 |
308 |
310 |
320 |
330 |
340 |
350 |
318 |
328 |
338 |
348 |
358 |
368 |
360 |
370 |
378 |
注：壳架等级 100A中无248。28，268，278，348，358，368，378的规格；壳架等级200A中无258，358的规格。
四、断路器的主要技术参数
1. 断路器的额定值见表3。
表 3 断路器额定值
|
型号 |
额定极限短路分断能力 |
壳架等级额定电流 Inm(A) |
额定绝缘电压 Ui(V) |
额定工作电压 |
额定频率 (Hz) |
极数 |
脱扣器额定电流 In(A) |
|
交流有效值 kA |
直流 kA |
交流 |
直流 |
|
DZ20Y-100 |
18 |
10 |
100 |
500 |
380 |
220 |
50 |
二极
三极 |
16,20,32,40,50,63,80,100 |
|
DZ20J-100 |
35 |
15 |
|
DZ20G-100 |
100 |
20 |
|
DZ20Y-200 |
25 |
200 |
100,125,160,180,200,225 |
|
DZ20J-200 |
42 |
|
DZ20G-200 |
100 |
25 |
|
DZ20Y-400 |
30 |
400 |
200,250,315,350,400 |
|
DZ20J-400 |
42 |
630 |
250,315,350,400 |
|
DZ20G-400 |
100 |
30 |
|
DZ20Y-630 |
30 |
25 |
250,315,350,400,500,630 |
|
DZ20J-630 |
42 |
2. 断路器的过载保护特性见表4，表5。
表 4 +40℃时配电用反时限断开特性
|
试验电流名称 |
I/Ir |
约定时间 |
起始状态 |
|
Inm=100A |
Inm |
|
In ≤63A |
63A ＜In≤100 |
200A |
400A |
630A |
|
约定不脱扣电流 |
1.05 |
1h |
2h |
冷态 |
|
约定脱扣电流 |
1.25 |
|
2h |
热态 |
| |
1.35 |
1h |
|
|
|
可返回电流 |
3.0 |
5s |
8s |
12s |
冷态 |
表5 +40℃时电动机保护用断路器反时限断开特性
|
试验电流名称 |
I/Ir |
约定时间 |
起始状态 |
|
Inm=100A |
Inm |
|
In ≤63A |
63A ＜In≤100 |
200A |
400A |
|
约定不脱扣电流 |
1.05 |
1h |
2h |
冷态 |
|
约定脱扣电流 |
1.20 |
|
2h |
热态 |
|
可返回电流 |
6.0 |
3s |
5s |
8s |
冷态 |
3. 断路器的短路保护特性见表6。
a) 短路保护用瞬时脱扣器的电流整定值，具有±20%的准确度。
b) 断路器的额定电流In≤40A时，其瞬时脱扣器最小电流整定值为500A。
表 6 短路保护电流整定值
|
型号 |
配电保护用 |
电动机保护用 |
|
DZ20Y ·J·G-100 |
10In |
12 In |
|
DZ20Y ·J·G-200 |
5 In 和10 In |
8 In 和12 In |
|
DZ20Y-400 |
10 In |
12 In |
|
DZ20J ·G-400 |
5 In 和10 In |
|
|
DZ20Y ·G-630 |
|
五、订货须知
用户在订货时应把断路器的型号写全，并注明断路器的额定电流 (即脱扣器额定电流)和接线方式，需要分励脱扣器或欠电压脱扣器时应注明额定工作电压值，是交流还是直流。
如用户对断路器有特殊要求时，可与我厂协商，在可能的情况下签定合同或协议书。 |
