GGD型交流低压配电柜是根据行业主管部门、广大电力用户及设计单位的要求，本着安全、经济、合理、可靠的原则设计的新型交流低压配电柜。产品具有分断，接通能力高，动热稳定性能好，电气方案灵活、组合方便，系列性适用性强，结构新颖、保护等级高等特点。
用途
GGD型交流压配电柜适用于发电厂。变电站，厂矿企业等电力用户的交流50Hz。额定工作电压380V，额定工作电流至3150A的配电系统。作动力、照明及配电设备的电能转换、分配与控制之用。
GGD量交淹餐犀配电柜具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、机构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》。GB7251《低压成套开关设备》等标准。

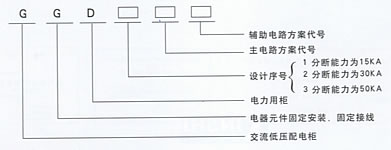

| 产品型号和含义 |
|
|
| 使用条件 |
1.周围空气温度不高于+40℃，不低于—5℃，24h内的平均温度不得高于+35℃。
2.户内安装使用．使用地点的海拔高度不得超过2000m。
3. 周围空气的相对温度在最高温度在+40 时不超过50％．在较低温度时允许有较大的相对温度． (例如+20℃时为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.设备安装时与垂直酉的倾斜度不超过5％．
5.设备应安装在无剧烈震动和冲击的地方．以及不足使电器受到腐蚀的场所。
6.用户有特殊要求时可与制造厂协商解决。 |
| 电气性能 |
1.基本电气参数
|
型号 |
额定电压
(V) |
额定电流
(A) |
额定短路开断
电流(KA) |
|
额定峰值耐受电流(KA) |
|
GGD1 |
380
|
A |
1000 |
15 |
15 |
30 |
|
B |
600(630) |
|
C |
400 |
|
GGD2 |
380 |
A |
1500(1600) |
30 |
30 |
63 |
|
B |
1000 |
|
C |
|
|
GGD3 |
380
|
A |
3150 |
50 |
50 |
105 |
|
B |
2500 |
|
C |
2000 |
2.主电路方案
GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路和功能变化及控制电压的变化而派生的方案和规格)
| 其中 |
GGDl型 |
49个方案 |
123个规格 |
| |
GGD2型 |
53个方案 |
107个方案 |
| |
GGD3型 |
27个方案 |
68个方案 | 主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案，额定电流增加至3150A，适合2000KVA及以下的配电变压器选用。此外，为适应无功补偿的需要设计了GGJl、GGJ2电容补偿，其主电路方案4个，共1 2个规格。
3.辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分、GGD柜内有足够的空间安装二次元件，同时本厂选取专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
4.主母线
考虑到价格比的以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1 500A时采用双铜排母线。本厂也可根据用户的需要将铝母线换成同等载流量的铜母线。母线的搭接面均采用搪锡工艺处理。
5.电气元件选择
a． GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、DZ20。DWl5等。同时也可根据经济、合理的原则，在充分考虑可行性的前提下保留了部分老产品如DZlo等。不选用已淘汰的产品。
b． HDl 3BX和HSlBX型旋转操作式刀开关是GGD柜独特结构的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电气元件。
c． 如设计部门根据用户需要，选用性能更优良。技术更先进的新型元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造安装方面的困难。
d． 为进一步提高主电路的稳定能力，GGD柜用专用ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度。高阻燃型PPO合金材料热塑成型，绝缘强度高．自熄性能好、结构独特，只需调整积木式间块即可方便地组合单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
|
| 结构特点 |
|
1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货， 保证了柜体的质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产。即缩短了生产制造周期，也提高了工作效率。
2.GGD柜充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形的各部分的分割尺寸，使柜体美观大方，面目一新。
4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便。 门的折边处均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞。也提高了门的防护等级。
5.装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构架完整的接地保护电器。
6.柜体面漆选用聚脂桔形烘漆。附着力强。质感好。整柜星亚光色调，避免了眩目效应，给值班人员创造了舒适的视觉环境。
7.柜体的顶盖在需要时可拆除，以便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。
8.柜体的防护等级为IP30。用户也可根据使用环境的要求在IP20-IP40之间选择。 | |
