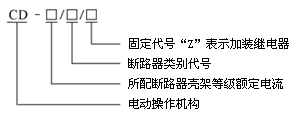

概述 CD系列电动操作机构（以下简称电操）为低压塑料外壳式断路器的专用配件，与断路器配套后，可对断路器进行远距离电动闭合、断开及再扣，以实现输配电网络的集中控制和自动控制。 型号及含义 注：断路器类别代号： “M”配CM1、NF、BM、TM30断路器； “P”配DZ10型断路器； “S”配DZ20型断路器； “H”配CM1－H、HLA、CDM8、NM1型断路器； “A”配LG系列型断路器； “L”配LG系列型断路器； “TO”配TOTG系列断路器。 电动操作机构电路图 主要技术参数和外型安装尺寸 型号规格 配用断路器 外形安装尺寸 功率 （W） 额定电压 （V） A B H D N□型 CD-400N□ NF、CM1、BM、TM 255 154 140 6.5 120 AC220V AC230V AC380V AC400V DC230V CD-630N□ 255 154 140 6.5 CD-800N□ 280 220 143 6.5 200 CD-1200N□ 298 220 158 6.5 P型 CD-250P DZ10-250 278 176 125 6.5 120 CD-600P DZ10-600 375 220 135 6.5 200 X型 CD-200X DZX10-200 278 176 125 6.5 120 CD-600X DZX10-600 375 220 135 6.5 200 S型 CD-200S DZ20-200 308 125 128 6.5 120 CD-400S DZ20-400 232 177 126 6.5 CD-630S DZ20J-400、DZ20G400 DZ20Y630、DZ20J-630 280 220 138 6.5 200 CD-1250S DZ20Y-1250S 395 220 145 6.5 A型 CD-250A ABB、HSM1 240 125 132 5.5 120 CD-400A 235 146 131 5.5 CD-630A 280 220 142 6.5 200 CD-1200A 350 220 134 6.5 H型 CD-400H CM1-400H、CDM8-400、NM1-400 253 154 132 6.5 120 CD-600H HLA-600、CDM8-630、NM1-630 280 220 137 6.5 200 TO型 CD-400TO TOTG 234 146 120 5.5 120 CD-600TO TOTG 280 220 137 6.5 200 L型 CD-800L LG800AF 253 154 138 6.5 120
