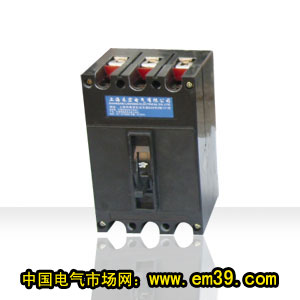

DZX10-100/330塑壳断路器DZX10-200/330，DZX10-630/330

1、规格:

	不带附件	分励 脱扣器	辅助触头 (一常开一常闭)	欠电压脱扣器	分励脱扣器辅助触头	分励欠电压脱扣器	辅助触头	欠电压脱扣器辅助触头
电磁脱扣	20	21	22	23	24	25	26	27
复式脱扣	30	31	32	33	34	35	36	37

　

2、主要技术数据:

型 号		DZX10-100	DZX10-200	DZX10-630
壳架等级电流		100	200	630
脱扣器额定电流Ie(A)		16,20,25,32,40, 50,63,80,100	100,125,140,160,200	200,250,315,350, 400,500,630
机械寿命(次)		4000	5500	3500
电寿命(次)		4000	2500	1500
通断能力(kA)	～380V	30	40	60
	COSφ	0.25	0.25	0.2
	～660V	15	20	25
	COSφ	0.3	0.3	0.25
瞬动整定值(A)		10Ie	5～10Ie	5～10Ie

DZX10塑壳限流断路器：DZX10-100/330，DZX10-100/331，DZX10-100/332，DZX10-100/333，DZX10-100/334，DZX10-100/335，DZX10-100/336，DZX10-100/337，DZX10-200/330，DZX10-200/331，DZX10-200/332，DZX10-200/333，DZX10-200/334，DZX10-200/335，DZX10-200/336，DZX10-200/337；

DLZN塑壳断路器：DLZN-20/330 3A~20A，DLZN-20/330 0.15A~2A，DLZN-50/330 10A~50A；

DZ101（DLZN101）（DZ10）塑壳断路器：DZ101-100/330，DZ101-100/331，DZ101-100/332，DZ101-100/333，DZ101-100/334，DZ101-100/335，DZ101-100/336，DZ101-100/337，DZ101-250/330，DZ101-250/331，DZ101-250/332，DZ101-250/333，DZ101-250/334，DZ101-250/335，DZ101-250/336，DZ101-250/337，DZ101-600/330，DZ101-600/331，DZ101-600/332，DZ101-600/333，DZ101-600/334，DZ101-600/335，DZ101-600/336，DZ101-600/337；

DZ10（DLZN101）塑壳断路器：DZ10-160/3300（16~100A），DZ10-160/3310（16~100A），DZ10-160/3320（16~100A），DZ10-160/3330（16~100A），DZ10-160/3340（16~100A），DZ10-160/3360（16~100A），DZ10-160/3370（16~100A），DZ10-160/3300（125~160A），DZ10-160/3310（125~160A），DZ10-160/3320（125~160A），DZ10-160/3330（125~160A），DZ10-160/3340（125~160A），DLZN-63/3300，DLZN-63M/3300，DLZN-100L/3300，DLZN-100M/3300，DLZN-100H/3300，DLZN-100四极，DLZN-225L/3300，DLZN-225M/3300，DLZN-225H/3300，DLZN-225四极，DLZN-630L/3300，DLZN-630M/3300，DLZN-630四极，DLZN-800L3300，DLZN-800M3300；

NF系列塑壳式断路器：NF30-CS，NF50-CS，NF60-CS，NF100-CS，NF250-CS，NF400-CS，NF630-CS，NF50CS-2P，NF100CS-2P，NF50-SS，NF100-SS，NF250-SS，NF400-SS；

漏电断路器：DZ15LE 40/290，DZ15LE 40/390，DZ15LE 40/490，DZ15LE 63/390，DZ15LE 63/490，DZ15LE 100/290，DZ15LE 100/390，DZ15LE 100/490，DZ18-20，DZ10LE，DZ10LE；

塑壳式断路器：DZ15 40/190，DZ15 40/290，DZ15 40/390，DZ15 63/290；
