概述 DW10-10 I、II、III、G型户外高压多油断路器是系三相交流50Hz的高压开关设备，适用于城市或农村额定电压为10KV的电力系统中，作为电力设备和电力线路的控制、保护之用。本断路器能可靠分合负荷电流、过载电流以及短路电流。

主要技术参数 额定电压（KV） 额定电流（A） 额定短路开断 电流（KA） 额定短路关合 电流（KA） 额定峰值耐受 电流（KA） 额定短时耐受 电流（KA） 额定短时持续 时间（KA） 重量（kg） 10 30 1.8 2.9 4.5 7.4 4.5 7.4 1.8 2.9 4 95 96 50 100 200 400 600

结构简介 断路器分三相共箱油浸式机构，采用插入式铜钨触头（I 型静触头镶一片，II 型静触头镶二片）。箱内装有一次过流脱扣器及延时装置，当网路出现故障时能自动脱扣。油兼作灭弧绝缘介质。手力操作机构装在箱前端与开关联成一体。导线穿过固一在箱盖两侧的瓷套管引出。 DW10-10 I G型采用防型瓷套并加大了外绝缘距离；箱盖与箱体采用全封闭联接；不需打开箱体即可在机构罩内调整脱扣电流。

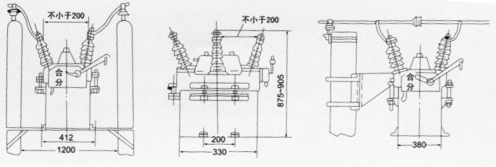

外型安装尺寸
