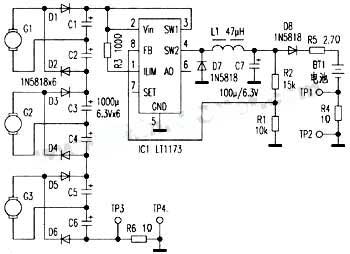

成都胥绍禹编译针对前期刊登的三连风力发电装置,设计了这款充电控制器,电路如图。由于三连发电机的交流输出电压为1.8VRMS,为提高输出电压,采用了二倍压整流电路,二极管选用低正向压降的肖特基二极管。充电对象为两节镍镉或镍氢电池,满充电时为1.4V×2=2.8V,防逆流二极管正向压降0.3V,合计为3.1V,故采用3.1V恒压充电。IC1为DC-DC变换芯片LT1173,三个倍压整流电路的输出电压串联后输入到IC1的Vin端;当反馈端FB的电压低于1.245V时,IC1内部24kHz振荡器起振,其输出端SW2电压升高,经R1、R2分压后使FB端电压也升高,当升高到1.245V后,内部振荡器停振,使输出电压下降,如此反复,获得恒压输出。 图中R1、R2为误差电压检出电阻,输出电压Vout=(1+R2/R1)×1.245V=(1+15k/10k)×1.245V=3.1V;R6为发电侧电流检测电阻,R4为充电电流检测电阻,可用数字电压表测得电阻上压降并换算成电流值;R3为IC1内部开关管限流电阻;R5为充电限流电阻;D7用来防止L1的反向电压影响IC1的SW2端;D8为防逆流二极管。实际充电结果是充电14小时,充电电量达600mAh,放电电量达525mAh,即可使用充电电量的90%。当风速为1米/秒时,风叶开始转动,充电开始,电流约40mA;当电池快充满时,充电电流减小,所以长时间充电也不会损坏电池;而在强风时,电池也不会发热。以上介绍的风力发电装置已达到实用水平,但增加发电机数或选用更大功率的发电机,可以扩大其应用范围。
